桶体物料称量卸料案例应用-1
作者:admin    来源:原创    发布日期:2023/2/17 17:04:32   点击次数:490

1. 背景介绍

今天我们所探讨的是关于桶体物料转移和称量卸料的工具和方式, 以下我们将通过物料操作的形式进行阐述:

工艺系统下达物料称量指令,要求多种原料进行称量,计划称量的原料处于仓库系统,50kg桶体盛放,

该批次物料有粉体或者液体,要求做好防护措施,避免粉尘影响使用空间, 计划在称量间称量20kg,剩余物料返回仓库。

1. 大桶物料转移: 由操作人员将大桶物料人工搬运至转移小车上,再由转移小车转移至车间中的称量间,并且继续通过人工,将大桶物料搬下转移小车。

2. 大桶来的粉体物料在卸料的过程中, 体现比较明显的就是人机工程,如何将大桶物料提升和倾倒,如果全部使用人工, 是否EHS的规范要求?

3. 大桶液体物料在以往的倾倒过程中,也将面临和大桶物料一样的问题,即如何将大桶物料提升和倾倒,所不同的是液体的流动性,或者有可能泼洒的可能性.


通过上述表达,我们经过思考,我们认为需要从人机工程,提高生产效率着手,提供下文方案。


2. 桶体粉体物料称量卸料案例应用解析

我们将从符合人机工程和提高生产率的工具系统解决上述问题:

它由如下组成单元:

Ø 桶体水平转移车(型号:MHT-1)

Ø 桶体翻转卸料车(型号:MLT-1 )


2.1 大桶粉体物料卸料工艺流程描述:

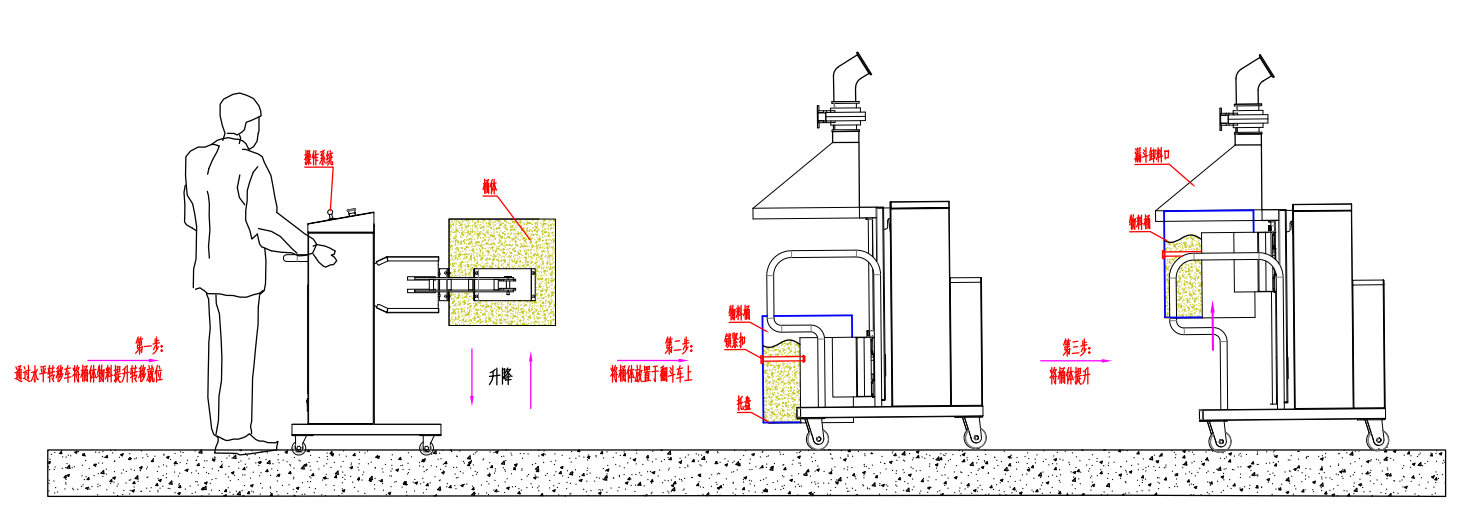

图一: 大桶的粉体物料通过智能的,可充电的桶体水平转移车(型号:MHT-1)进行大桶转移, 通过智能的,可充电的桶体翻转卸料车(型号:MLT-1 )将桶体提升, 准备下一步操作.

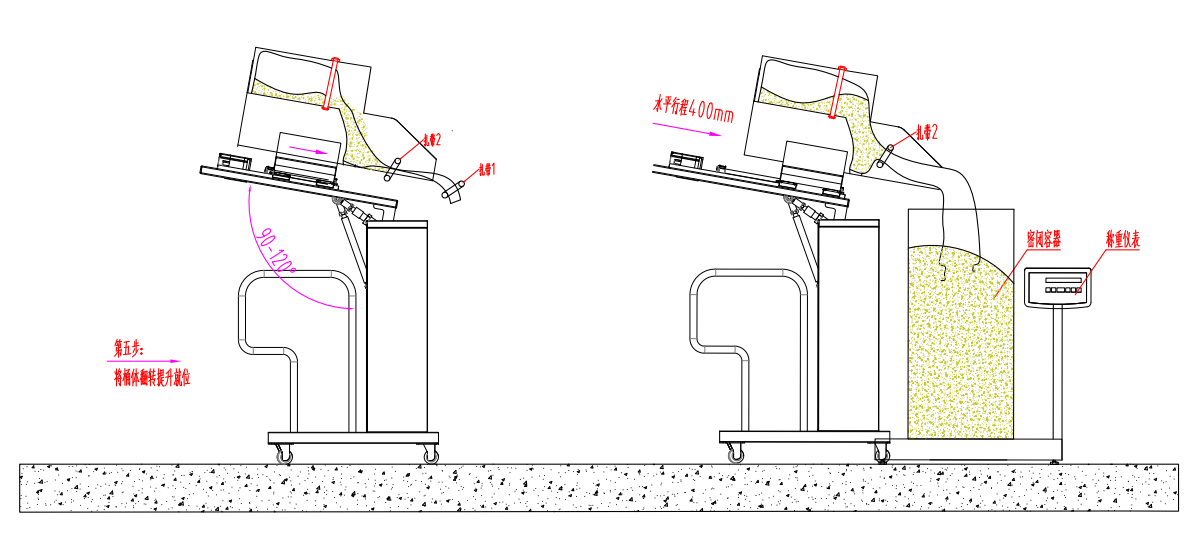

图二: 大桶的粉体物料通过智能的,可充电的桶体翻转卸料车(型号:MLT-1 )将桶体提升, 翻转, 并且通过水平调节系统, 将大桶进行水平转移, 对接下方的称量装载系统.


3. 桶体液体物料称量卸料案例应用解析

我们将从符合人机工程和提高生产率的工具系统解决上述问题:

它由如下组成单元:

Ø 桶体水平转移车(型号:MHT-1)

Ø 桶体翻转卸料车(型号:MLT-2


3.1 大桶液体物料卸料工艺流程描述:

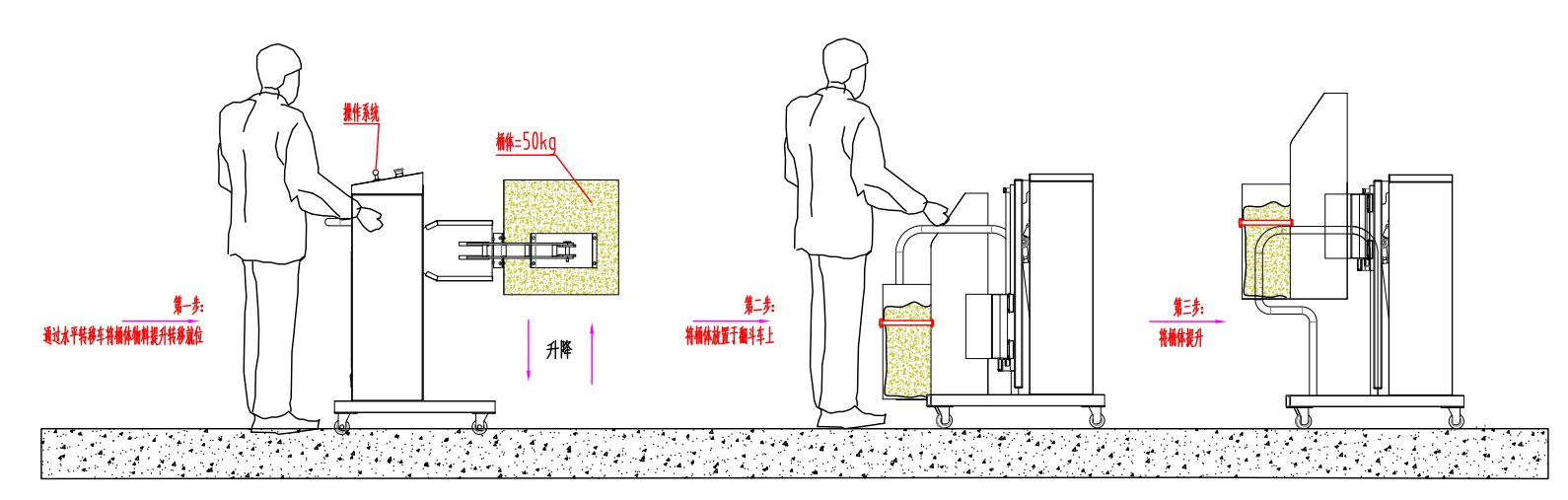

图三: 大桶的液体物料通过智能的,可充电的桶体水平转移车(型号:MHT-1)进行大桶转移, 通过智能的,可充电的桶体翻转卸料车(型号:MLT-2 )将桶体提升, 准备下一步操作.

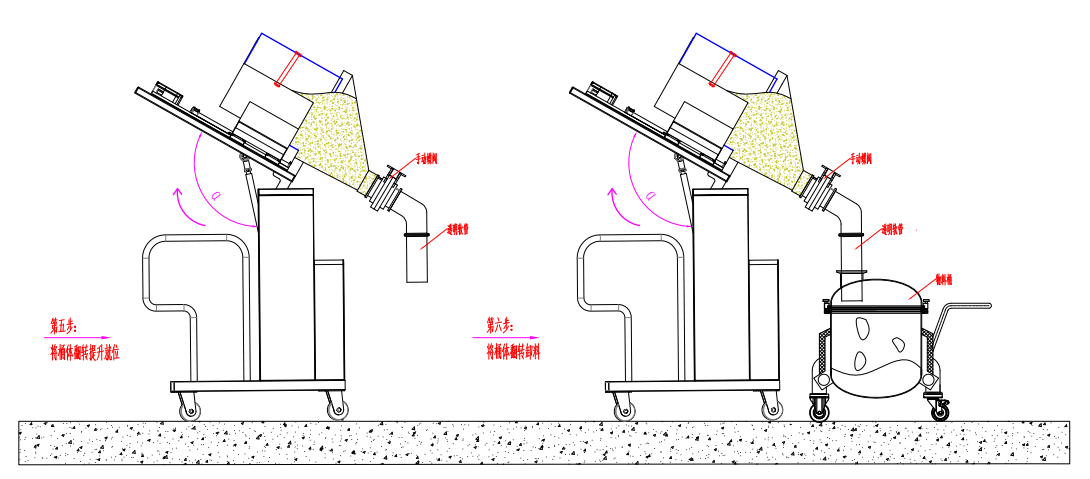

: 大桶的液体物料通过智能的,可充电的桶体翻转卸料车(型号:MLT-1 )将桶体提升, 翻转, 并且通过水平调节系统, 将大桶进行水平转移, 对接下方的称量装载系统.


4. 桶体物料水平转移车(型号:MHT-1)

用途:它轻松地将桶体从一个位置移动到另一位置。它通过钳式电动夹持器和电动提升器可实现桶体物料的水平转移和提升,不再需要人工搬运桶体。

适用桶体:纸桶,金属桶等

运行状态: 手动和智能

物料装载:< 60kg

桶体直径:300-500mm

提升高度:100-600mm

待机时间:>3小时/单次充电

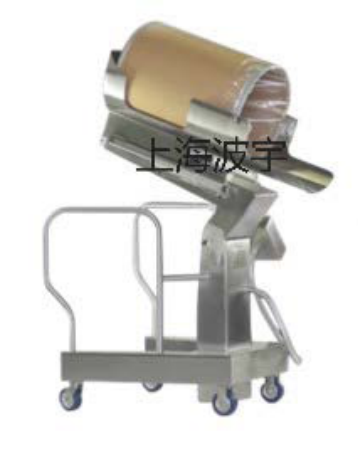

5. 桶体翻转卸料车(型号:MLT-1 )

用途:它用于轻松,开放地转移粉末,它通过电动升降器和翻转机构可实现桶体物料的提升,通过水平移动机构实现桶体的水平转移就位,从而实现物料倾倒。可以调整滚筒翻斗车的倾斜角度,以实现最佳的产品流量,从而大大提高操作员效率。

适用桶体:纸桶,金属桶等

运行状态: 手动和智能

物料装载:< 60kg

桶体直径:300-500mm

待机时间:>3小时

提升高度:100-1250mm

横向行程:0-400mm

倾斜角度:30°

6. 桶体翻转卸料车(型号:MLT-2

用途:它用于轻松,开放地转移液体,它通过电动升降器和翻转机构可实现桶体物料的提升,通过水平移动机构实现桶体的水平转移就位,从而实现液体物料倾倒。特别适合液体或膏体物料的倾倒,可直接连接IBC容器, 压片机等

适用桶体:纸桶,金属桶等

运行状态 手动和智能

物料装载:< 60kg

桶体直径300-500mm

待机时间:>6小时

提升高度:100-1250mm

横向行程0-450mm

倾斜角度:60°
